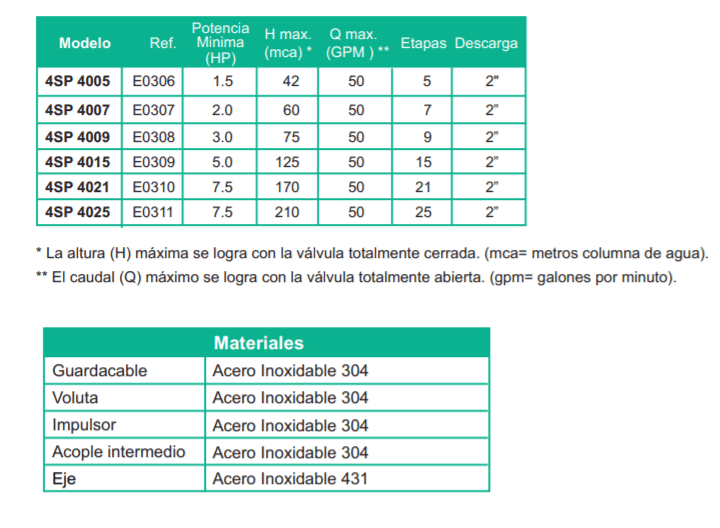

Especificaciones

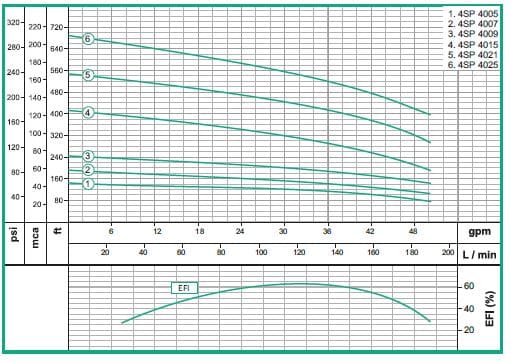

| Punto de Operación | |
|---|---|
| (PX) PRESION - Max. Eff % (Mca) - (Seleccione SIEMPRE: PX + QX) | 51 - 75 mca ( 73 - 107 psi) |
| (QX) CAUDAL - Max. Eff % (gpm) - (Seleccione SIEMPRE: PX + QX) | 26 - 50 gpm |
| Fluido | |
|---|---|
| (*) Tipo de LIQUIDO ( * = Obligatorio) | Agua Limpia |
| (*) De donde tomará el LIQUIDO | Tanque, Piscina, Foso ó Aljibe, Pozo Profundo 4" de diámetro |
| (*) Nivel del LIQUIDO a bombear | Nivel (Espejo) del liquido a más de 6 metros por debajo del PISO, Nivel (Espejo) del liquido por arriba del PISO o hasta 6 metros por debajo |
| Caracteristicas Motor | |
|---|---|
| (*) Tipo de Motor | Eje Libre (Sin Motor) |
| Potencia (hp) | 3 hp |
| Velocidad (rpm) | 3,450 - 3,600 rpm |
| Atributos Bombas | |
|---|---|

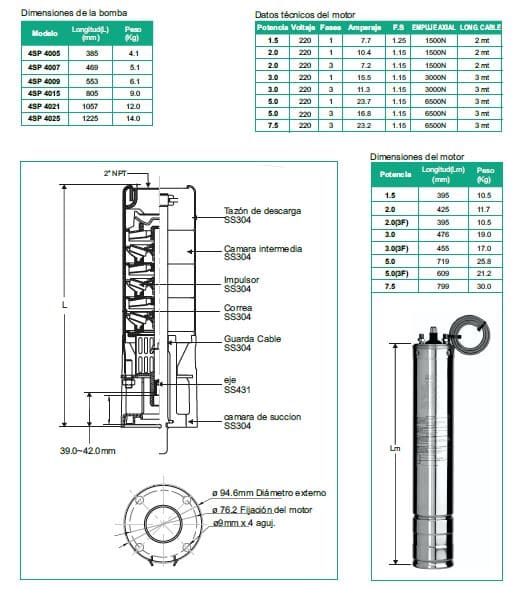

| Diámetro de Descarga " | 2 " |
| Marca Bomba | Barnes |
| Tipo de Bomba | Lapicero |
| Aplicación | |
|---|---|
| USO - LAVADO: Carros, Pisos, etc (Boquillas de 1/8") | 6 und. Mangueras ( 80 Psi - 24 gpm ) |
| USO - (PU) ALTURA Vertical a SUBIR el LIQUIDO desde la Bomba (Seleccionar SIEMPRE: PU + QU#) | A) 39 mts ó 13 pisos (50 mca) -----> B) 33 mts (11 pisos) -----> C) 24 mts (8 pisos) |
| USO - (QU1) EDIFICACIONES: Servicios Totales: duchas + grifos + etc (Seleccionar SIEMPRE: PU + QU#) | A) 100 serv. -----> B) 50 serv. -----> C) 40 serv. - (1Bx40gpm), A) 175 serv. -----> B) 90 serv. -----> C) 50 serv. - (1Bx60gpm ó 2Bx42gpm - 70%/B) |
| USO - (QU2) LLENADO de TANQUE o Lago (Seleccionar SIEMPRE: PU + QU#) | 15 m3 en 1. 1/2 hrs (44 gpm) |
| Revisiones | |
|---|---|
| Revisión | Revisado ok |
