> Tableros Eléctricos

HIDROCONTROLADORES CON TECNOLOGÍA BLUETOOTH
- Refrigerado por aire.
- Construido en aluminio.
- Protege la bomba contra bajo/alto voltaje, corto circuito, caída de
fase, inversión de fase, sobre temperatura, sobre amperaje, golpe de
ariete y marcha en seco.
- Rango de trabajo: hasta 285 PSI.

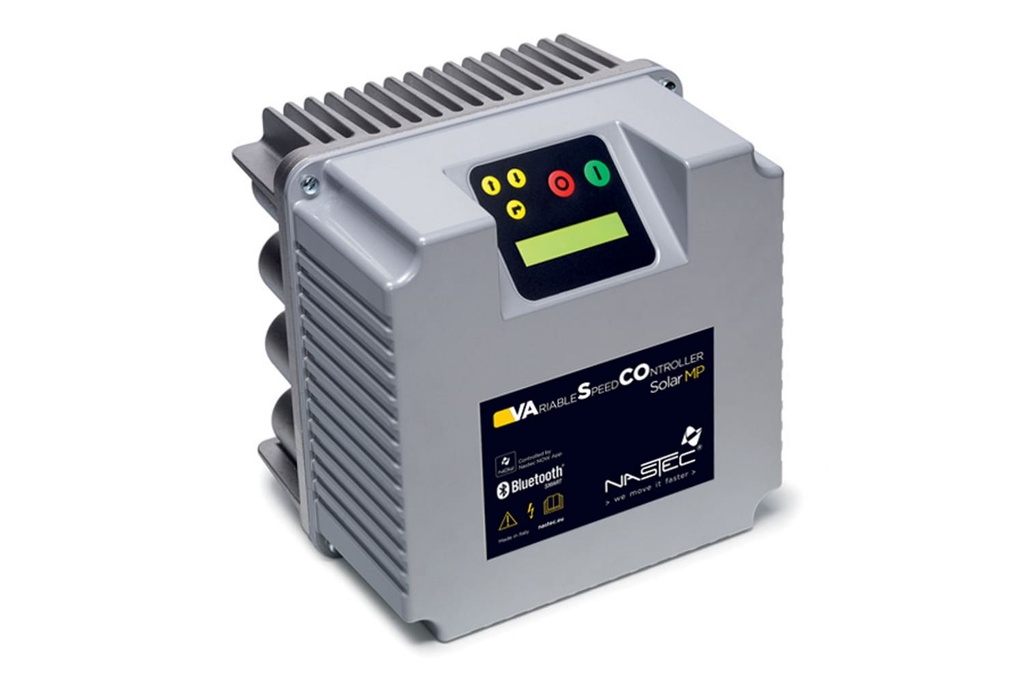

El VASCO Solar – Variable Speed Controller es un variador que permite de convertir los sistemas de bombeo tradicional en sistemas de bombeo accionados mediante energía solar renovable y amigables con el medio ambiente.
Corriente:
Up to 85 Amp

Interruptor Termomagné�co
Contactores
Rele Térmico
Contacto Auxiliar
Contactor NA+NC
Interruptor Bipolar
Temporizador Estrella
Base Temporizador 8 pines
Piloto Electrónico Rojo
Piloto Electrónico Verde
Selector de 3 posiciones
Selector de 2 Posiciones
Borna de Control
Borna Tierra
Freno Borna
Borna Fuerza AVK
Bloque de distribución

El dispositivo convierte el voltaje DC de los paneles fotovoltaicos en voltaje AC para accionar cualquier bomba con motor asíncrono trifásico.
La velocidad de la bomba se adapta en todo momento a la radiación solar disponible, maximizando la cantidad de agua bombeada y funcionando incluso en condiciones de baja radiación solar El dispositivo ofrece un protección total de la bomba contra sobrevoltaje, sobrecargas y funcionamiento en seco

COMPOSICIÓN DEL TABLERO
CONTACTOR TRIPOLAR
GUARDAMOTOR TERMOMAGNÉTICO
MINIBREAKER DE PROTECCIÓN CONTROL
PILOTOS DE SEÑALIZACIÓN
RELEVO DE 11 O 14 PINES

SELECTORES DE TRES Y DOS POSICIONES
BLOQUE DISTRIBUCIÓN MULTIPROPÓSITO
BORNERAS DE POTENCIA Y CONTROL
ACCESORIOS DE CONEXIÓN E IDENTIFICACIÓN
55X35X25 AMPERAJE WEG 20-25

Interruptores termomagnéticos de protección
Arrancador suave Inomax o Siemens
Mininterruptor Tipo riel 2P-4Amp
Mininterruptor Tipo riel 1P-2Amp
Fuente de alimentacion 24VDC/2.1A
Controlador HMI+PLC, 4.3 inch ,480x272 resolution , 12 digital input , 10
digital output (2 transistor and 8 relay mixed ) 5 analog input : 2*0-10v
+2*0-20mA +1* NTC10K 2 analog Output : 1*0-10v +1*0-20mA with RS232
and RS485 com port
Sistema de ventilación automática
Paro de Emergencia
Tranformador de voltaje control 460-440 / 220 - 110 Vac (Tableros 440V)
Borna de control AVK 2,5
Freno para borneras

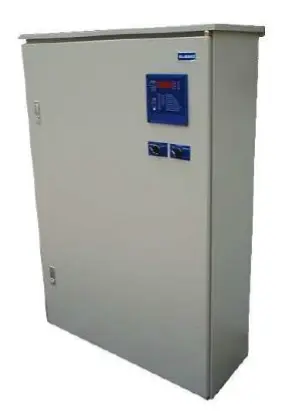

Este tablero es el encargado de supervisar la fuente principal de energía para conmutar con la fuente de respaldo cuando exista algún problema en el suministro.
De igual forma, la transferencia se encarga de restablecer el estado original Conmutando desde la fuente de respaldo a la fuente principal cuando las condiciones de suministro de energía de estabilicen

Este tablero es el encargado de supervisar la fuente principal de energía para conmutar con la fuente de respaldo cuando exista algún problema en el suministro.
De igual forma, la transferencia se encarga de restablecer el estado original Conmutando desde la fuente de respaldo a la fuente principal cuando las condiciones de suministro de energía de estabilicen

SUMINISTRO TABLERO CONTROL CERTIFICADO RETIE PARA
TRANSFERENCIA AUTOMATICA POR CONTACTORES DE 180 AMP,
CON MODULO ATS520 MEBAY PARA EQUIPO CONTRA INCENDIO DE
50 HP, VOLTAJE DE OPERACION 220V , MANIOBRA WEG
COMPOSICION DEL TABLERO:
-CONTACTORES DE 180A EN AC3, 225A EN AC1 LINEA CWM
-BLOQUEO MECANICO CONTACTORES
-COFRE 90X70X30 COLOR ROJO
-SELECTOR AUTO-OFF-MAN
-PILOTO DE SEÑALIZACION
-MODULO ATS MEBAY
-MINIBREAKER DE PROTECCION CONTROL
-BARRAJE DE CONEXION RED, GEN Y CARGA
-ACESORIOS GENERALES
-CABLEADO DE POTENCIA Y CONTROL
-MANO DE OBRA ENSAMBLE
-ACCESORIO GENERALES
-PLANO UNIFILAR Y CERTIFICADO RETIE

Contactores
Contacto auxiliar para guarda motor
Contacto auxiliar para contactor 2NA - 2 NC
Relevo de 14 pines con base
Mininterruptor
Piloto de señalización rojo
Piloto de señalización verde
Selector de TRES posiciones
Selector de DOS posiciones
Sirena alarma sonora
Borna tipo tornillo AVK2,5 - Control
Borna tipo tornillo AVK6,0 - Control
Tope final
Freno para borne
Bloque de distribución
Barraje de potencia

Breaker industrial
Arrancador suave
Mininterruptor 􀆟po riel
Piloto de señalización 220 Vac
Selector de DOS posiciones
Selector de TRES posiciones MAN-0-AUTO
Pulsado NA
Reset variador
Sistema de ven􀆟lación automá􀆟co
Bornes de conexión control
Frenos para bornera
Relevo de control
Bloque de distribución / Barraje de potencia

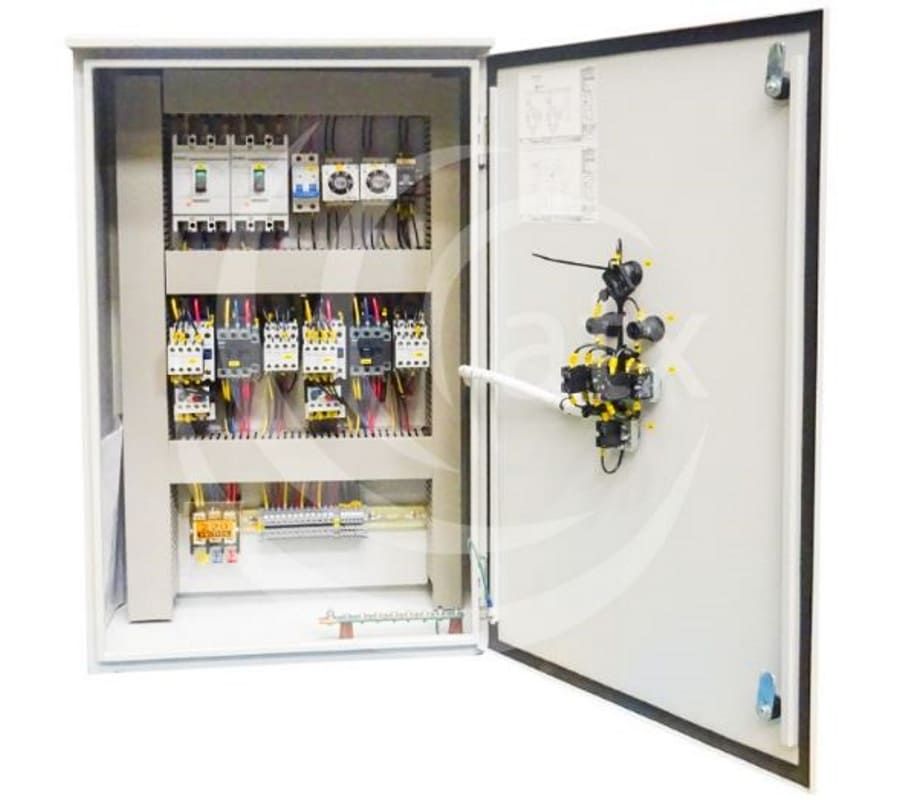

TABLERO DE CONTROL CERTIFICADO
RETIE PARA DOS BOMBAS DE 7.5 HP A 220V CON DOS VARIADOR
DE VELOCIDAD FRANKLIN ELECTRIC (SUMINISTRADO POR
CLIENTE) OPERACION ALTERNADO, EQUIPO PRESION CONSTANTE,
MANIOBRA CHINT
COMPOSICION DE TABLERO:
-MINIBREAKER TERMOMAGNETICOS POR VARIADOR
-BARRAJE DE ACOMETIDA PRINCIPAL
-VARIADOR DE VELOCIDAD FRANKLIN XDRIVE
-COFRE 80X60X35 MM
-KIT DE VENTILACION AUTOMATICA
-SELECTOR AUTO-OFF-MAN
-ACESORIOS GENERALES
-CABLEADO DE POTENCIA Y CONTROL
-MANO DE OBRA ENSAMBLE
-ACCESORIO GENERALES
-PLANO UNIFILAR Y CERTIFICADO RETIE

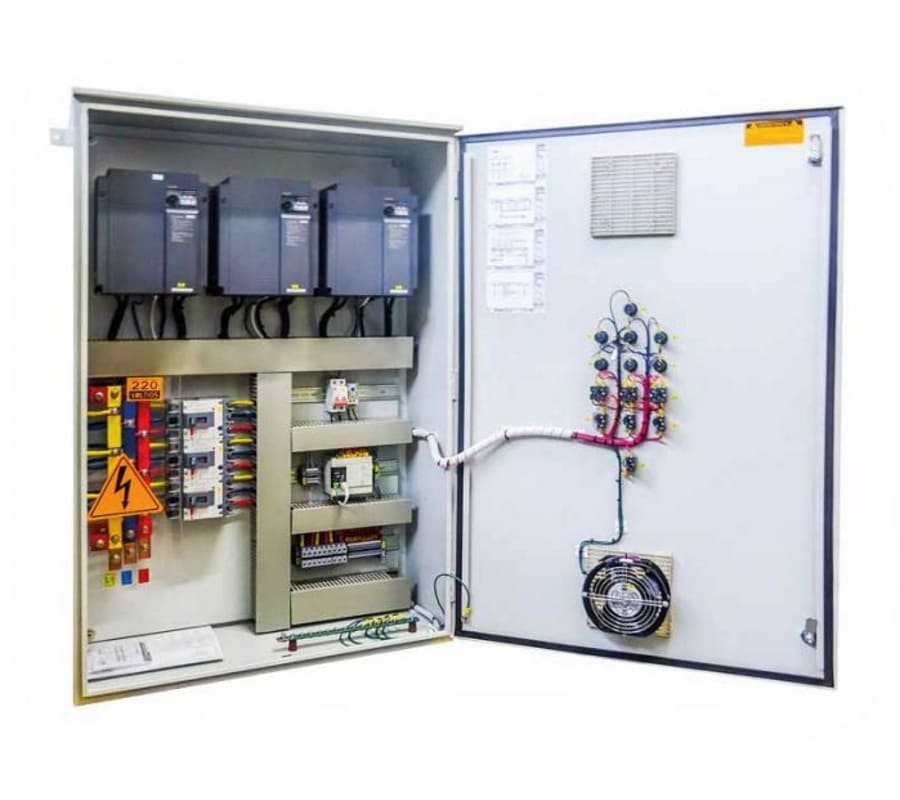

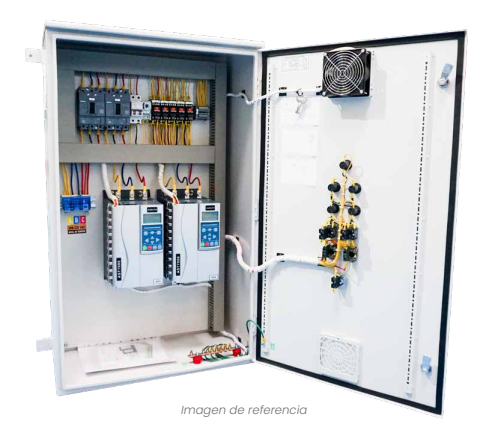

Tablero para dos Bombas de 7.5 HP a 220V 3F con dos variadores de velocidad FRANKLIN ELECTRIC Operación Alternado, Equipo Presión Constante
Maniobra CHINT.
COMPOSICION DE TABLERO:
-Minibreaker TERMOMAGNETICOSpor variador
-Barraje de Acometida principal
-Variador de Velocidad FRANKLIN XDRIVE
-Cofre 80X60X35 MM
-Kit de ventilación Automática
-Selector AUTO-OFF-MAN
-Accesorios generales
-Cableado de potencia y Control
-Accesorios generales
-PLANO UNIFILAR Y CERTIFICADO RETIE

SUMINISTRO DE TABLERO DE CONTROL CERTIFICADO RETIE
PARA DOS BOMBAS SUMERGIBLES DE 15 HP A 220V CON DOS
ARRANQUES SUAVES WEG SSW05, ALTERNADO ADITIVO,
MANIOBRA SIEMENS LINEA SINOVA.
COMPOSICION DE TABLERO:
-TOTALIZADOR TERMOMAGNETICO
-ARRANQUE SUAVE WEG SSW05
-SELECTOR DE TRES POSICIONES AUT-OFF-MAN
-COFRE 80X60X30 COLOR PLATA MARTILLADO
-BALIZA ELECTRONICA POR SOBRENIVEL
-KIT DE VENTILACION AUTOMATICA
-BLOQUE DISTRIBUCION 125AMP
-ACESORIOS GENERALES
-CABLEADO DE POTENCIA Y CONTROL
-MANO DE OBRA ENSAMBLE
-PLANO UNIFILAR Y CERTIFICADO RETIE

COMPOSICIÓN DEL TABLEROVARIADOR DE VELOCIDAD CUMARK ES-580KIT DE PANTALLA A PUERTAGUARDAMOTOR O TOTALIZADOR DE PROTECCIÓNCONTACTOR TRIPOLARMINIBREAKER DE PROTECCIÓN CONTROLCONTROLADOR LÓGICO PROGRAMABLE (PLC)INTERFAZ HUMANO - MÁQUINA (HMI)RELEVOS DE 11 O 14 PINESPARO DE EMERGENCIA TIPO HONGOSELECTOR DE 3 POSICIONES AUT-OFF-MANPILOTOS DE SEÑALIZACIÓNBORNERAS DE POTENCIA Y CONTROLSISTEMA DE VENTILACIÓN AUTOMÁTICOACCESORIOS DE CONEXIÓN E IDENTIFICACIÓN

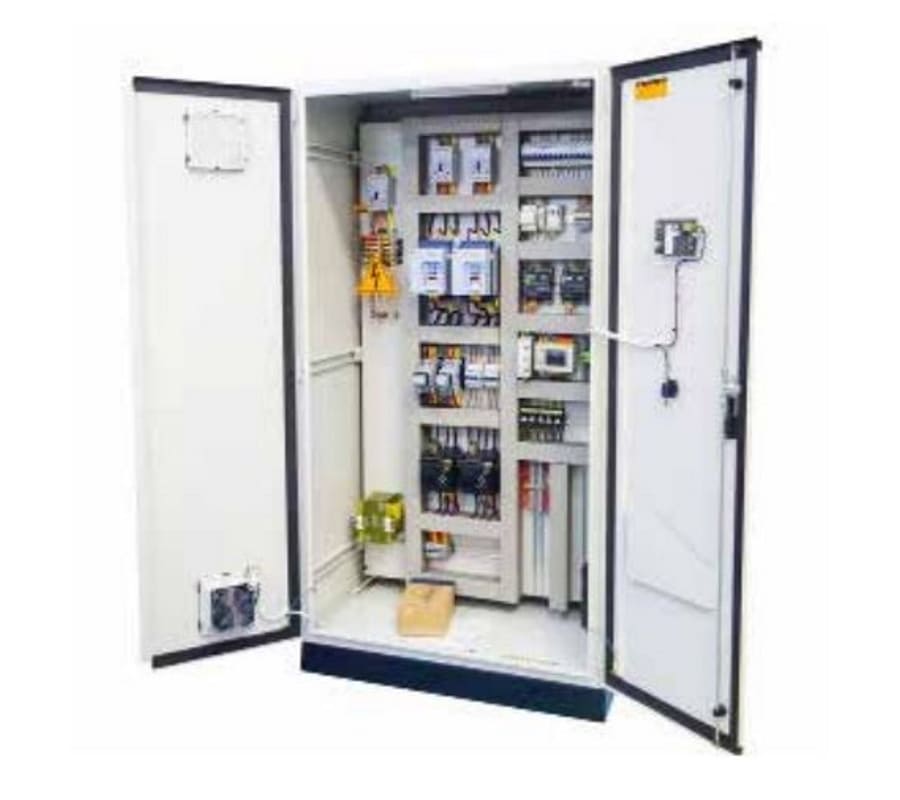

TABLERO DE CONTROL PARA UNA BOMBA SUMERGIBLE TIPO
LAPICERO DE 60 HP A 440V CON ARRANQUE SUAVE WEG SSW07,
CON CONTROL DE NIVEL MAC 3, DPS TIPO 2+3, VIGILANTE DE
TENSION, MANIOBRA CHINT
COMPOSICION DE TABLERO:
-TOTALIZADOR TERMOMAGNETICO
-BARRAJE DE ACOMETIDA PRINCIPAL
-ARRANQUE SUAVE WEG SSW07
-DPS TIPO 2 + 3 CITEL
-CONTROL DE NIVEL MAC 3 + 3 ELECTRODOS
-COFRE 100X80X35 CM COLOR PLATA MARTILLADO
-KIT DE VENTILACION AUTOMATICA
-SELECTOR AUTO-OFF-MAN
-ACESORIOS GENERALES
-CABLEADO DE POTENCIA Y CONTROL
-MANO DE OBRA ENSAMBLE
-ACCESORIO GENERALES
-PLANO UNIFILAR Y CERTIFICADO RETIE
