> Tableros Eléctricos

Tableros certificados RETIE para sistema de Red contra incendio de fabricaciónnacional, acorde a los parámetros de la NTC2050 - Sección 695, como el breaker de protección magnético, medio de desconexión a puerta y rotulado acorde a al estándar para sistemas contra incendio.Tablero compuesto por:Arrancador suave.Medio de desconexión de acuerdo a normaRotulado e identificación RCIElementos de mando y controlSirena de alarma de arranque bomba principalTableros certificados RETIE para sistema de Red contra incendio de fabricaciónnacional, acorde a los parámetros de la NFPA70, integra la tarjeta comAP - IPUespecializada para motores diesel lo que facilita controlar y manejar las variablestanto de proceso como del motor integrado en un solo punto.Tarjeta ComApCargador de baterías integrado en el tableroRelevo de potencia para alimentación del motor de arranquePermite operación con presostato o transductor de presiónFacilita la realización de ejercicios de mantenimiento semanalesControl de todos los instrumentos del motor dieselProgramación de número de arranques del motorRegistro de alarmas y eventos del sistema.Contactor tripolar para la corriente de la bombaGuardamotor termo-magnético para la corriente de la bombaSelector de tres posiciones MAN - 0 - AUTOPiloto de señalización verde 220 vacBornes de conexión controlBornes de conexión de bomba

MANIOBRA CHINT. IP 54
COMPOSICION DE TABLERO:
-CONTACTORES DE POTENCIA
-TOTALIZADOR MAGNETICO
-PANEL CONTROL PUMP PLC-1
-COFRE 80X60X30 COLOR ROJO
-PILOTOS DE SEÑALIZACION
-MINIBREAKER PROTECCION CONTROL
-BLOQUE DISTRIBUCION O BARRAJE
-CABLEADO DE POTENCIA Y CONTROL
-MANO DE OBRA ENSAMBLE
-ACCESORIO GENERALES
-PLANO UNIFILAR Y CERTIFICADO RETIE

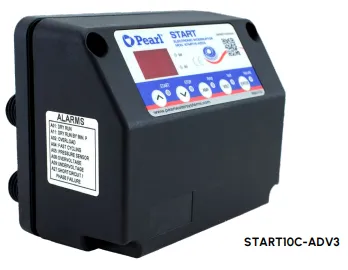

START es una línea de dispositivos electrónicos con manómetro digital integrado que permite gestionar la puesta en marcha y parada de una bomba según las necesidades del usuario.
La presión de arranque y parada de estos dispositivos es fácilmente ajustable a través del panel de control y pueden trabajar de forma tradicional, por un contacto normalmente cerrado NC, o puede ajustarse como un contacto normalmente abierto . También cuentan con la Función ART, la cual intentará reestablecer la puesta en marcha de la bomba una vez protegido el equipo por marcha en seco.
Todos los modelos ADV (avanzados) cuentan con la opción de sincronizarse con otro dispositivo START ADV para controlar sistemas con dos bombas de agua alternadas

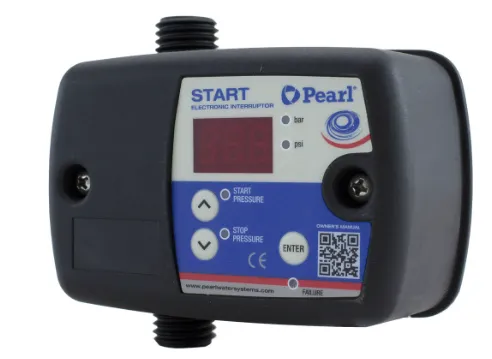

START es una línea de dispositivos electrónicos con manómetro digital integrado que permite gestionar la puesta en marcha y parada de una bomba según las necesidades del usuario.
La presión de arranque y parada de estos dispositivos es fácilmente ajustable a través del panel de control y pueden trabajar de forma tradicional, por un contacto normalmente cerrado NC, o puede ajustarse como un contacto normalmente abierto . También cuentan con la Función ART, la cual intentará reestablecer la puesta en marcha de la bomba una vez protegido el equipo por marcha en seco.
Todos los modelos ADV (avanzados) cuentan con la opción de sincronizarse con otro dispositivo START ADV para controlar sistemas con dos bombas de agua alternadas
Especificaciones Técnicas
 • Se pueden energizar en 115 / 230 V, 1~ ó
 • 230 V 3~ (sólo START10C-ADV3)
 • Variación de voltaje admisible: +/- 10%
 • Frecuencia: 50/60 Hz • Grado de protección: IP65
 • Presión máxima de trabajo: 174 PSI (12 bar) • Temperatura máxima de trabajo: 60 °C • Certificación: DEKRA Testing and Certification
 • Modelo START16FT-ADV incluye válvula antirretorno

NEOPRESS es un dispositivo compacto para el control automático y protección de electrobombas, equipado con un innovador sistema de regulación de la presión de salida.
 Características • Incluye display digital con indicación instantánea de consumo de corriente y presión.
• Está equipado con un transductor de presión y corriente en su interior.
• Cuenta con función de rearme automático para proteger a la bomba de marcha en seco.  • Cuenta con mecanismo para evitar el bloqueo del rotor. Especificaciones Técnicas • Se puede energizar en 1~ x 115 V ó 1~ x 230 V.
• Amperaje: 16A (cos fi≥0.6). • Frecuencia: 50/60 Hz.
• Grado de protección: IP65. • Presión máxima de trabajo: 174 psi (12 bar).
 • Temperatura máxima de líquido: 50 °C. • Máxima temperatura ambiente: 60 °C. • Presión de encendido: 7,3 – 79,8 psi (0,5 – 5,5 bar) ajustable.
 • Presión de salida regulable: 36,3 - 87 psi (2,5 - 6 bar). • Potencia: 115 V 1,5 hp / 230 V 3 hp

Composición del tablero* Breaker industrial
Arrancador suave - Mininterruptor tipo riel
Pilotos de señalización 220 Vac
Selector de DOS posiciones
Selector de TRES posiciones MAN-0-AUTO
Pulsador NA - Reset variador
Sistema de ventilación automático
Bornes de conexión control - Frenos para bornera
Relevo de control - Bloque de distribución / Barraje de potencia

Composición del tablero* Breaker industrial
Arrancador suave - Mininterruptor tipo riel
Pilotos de señalización 220 Vac
Selector de DOS posiciones
Selector de TRES posiciones MAN-0-AUTO
Pulsador NA - Reset variador
Sistema de ventilación automático
Bornes de conexión control - Frenos para bornera
Relevo de control - Bloque de distribución / Barraje de potencia

Guardamotor termomagné
Contactor tripolar 220 Vac
Contactos auxiliares
Relé de nivel + electrodos
Mininterruptor tipo riel
Piloto de señalización rojo 220 Vac
Piloto de señalización verde 220 Vac
Selector de TRES posiciones
Selector de DOS posiciones
Borna tipo tornillo AVK2,5 - Control
Borna tipo tornillo AVK6,0 - Control Tope final
Freno para borne
Bloque de distribución
Barraje de potencia
Vigilante de tensión

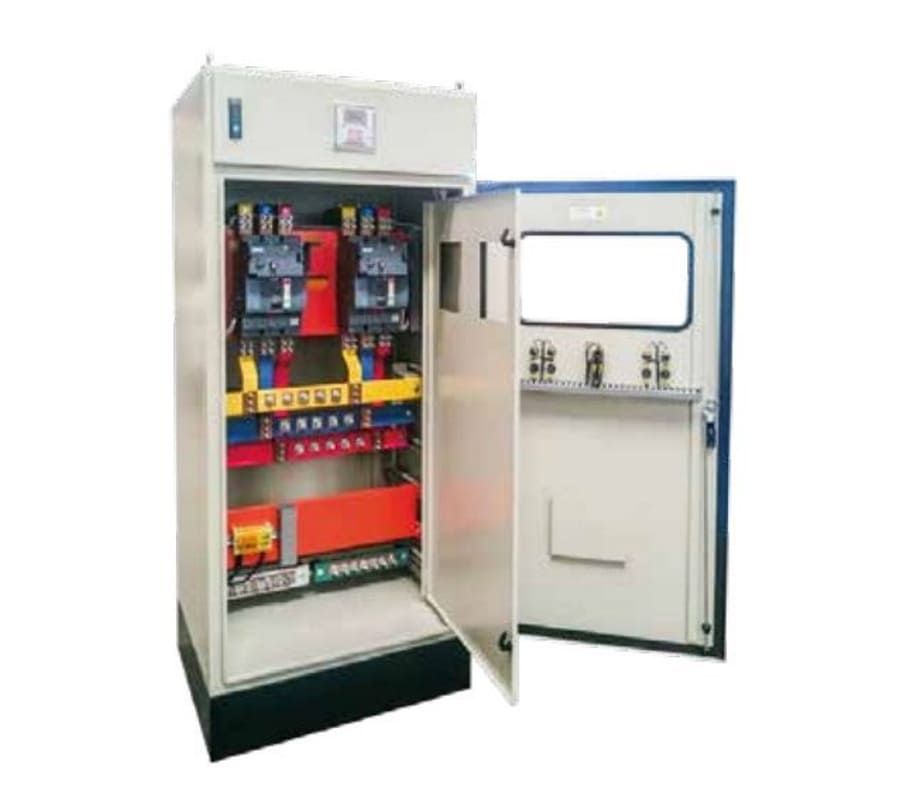

Tarjeta electrónica de control de Transferencia IA-NT PWR
Breakers termomagneticos motorizados
Marca Siemens
Enclavamiento mecánico
Pilotos de señalización
Mininterruptor de protección control
Selectores de Tres Posiciones MAN-0-AUTO
Fuente de alimentación 24 Vdc
Relevos de 11 pines para manejo de señales
Contactos auxiliares
Bornes de contro
Breaker Motorizado Magnetico de 220V

TRANSFERENCIA CERTIFICADA RETIE POR
CONTACTORES PARA EQUIPO BCI DE 200HPA 220V MANIOBRA CHINT,
COMPOSICION DEL TABLERO:
-CONTACTORES DE POTENCIA DE 630 AMP
-COFRE 180X80X35 COLOR PLATA ROJO
-SELECTOR AUTO-OFF-MAN
-PILOTO DE SEÑALIZACION
-MODULO ATS MEBAY
-MINIBREAKER DE PROTECCION CONTROL
-BARRAJE DE CONEXION RED, GEN Y CARGA
-ACESORIOS GENERALES
-CABLEADO DE POTENCIA Y CONTROL
-MANO DE OBRA ENSAMBLE
-ACCESORIO GENERALES
-PLANO UNIFILAR Y CERTIFICADO RETIE

Composición del tablero* Breaker industrial
Arrancador suave - Mininterruptor tipo riel
Pilotos de señalización 220 Vac
Selector de DOS posiciones
Selector de TRES posiciones MAN-0-AUTO
Pulsador NA - Reset variador
Sistema de ventilación automático
Bornes de conexión control - Frenos para bornera
Relevo de control - Bloque de distribución / Barraje de potencia
